“液晶拼接屏的黑邊是怎樣被攻克的”無縫拼接屏二次升級

液晶屏的生產工藝是封裝技術：2片玻璃之間灌入液晶顯示分子，再進行邊框封口設計。這邊框就是我們所說的黑邊，大家不小小看了邊框。不光是液晶屏生產必須留的部件，在邊框上面都有很小的電路，如果沒有的話是控制不了液晶分子的。所以說只要液晶屏的工藝得不到巨大突破，邊框的設計就一直存在。不過6年過去了，市面上的液晶面板拼縫一直是越做越小，由以前的6.3mm拼縫做到現在的1.7mm，不過還是無法突破無邊框、無黑邊、無縫顯示的枷鎖。

“液晶拼接屏的黑邊是怎樣被攻克的”無縫拼接屏二次升級

商場如戰場，如果大家都做一樣的東西，可能頭幾年利潤還算客觀，但是過了三年五載，會有很多人跟風開始做，你會在某一天發現大家都在做液晶拼接屏。這個時候廠家、經銷商都如雨后春筍般的大面積冒出。蛋糕就那么大，人越多分的自然就越少了。液晶拼接屏這個產品沒有那么復雜，最核心的期間就是液晶面板。液晶面板分為進口面板和國產面板，進口面板有韓國三星、韓國LG，國產面板就是京東方。所有的液晶拼接屏廠家用的面板都是出自他們之手。這種背景下，行業熟悉做久之后，大家的產品規格、質量都相差無幾，能拼的自然就是價格和服務了。價格和服務的關系有很復雜，一般成正比的。古話也說：一分錢一分貨。沒有一個商人是會虧錢做生意的，犧牲了價格談成生意，后面的服務肯定是一般的，畢竟服務也是會造成財力、物力、人力的消耗，這些都是要有足夠的成本運營的。

今天我們就著重講一講“液晶拼接屏的黑邊是怎樣被攻克的”。上面我都講了液晶屏從自身的工藝突破幾乎是不可能完成的，那么只能通過第三方技術協助解決。在2016年7月份剛好維康視界推出了業內首款“0mm無縫拼接屏”，采用的是液晶拼接屏光學無縫技術。它的技術原理很簡單：通過在液晶拼接屏的表面覆蓋一層特制的光學玻璃，這個玻璃的四個邊都進行了斜面處理（玻璃拼接之后成三角形），再通過光線折射原理，使得僅0.1mm黑邊縫隙在一定角度能夠被隱藏和削弱，利用光線折射造成的視覺盲區規避掉了拼縫。

利用這項無縫專利技術，維康視界2017年的利潤在2016年基礎上增長了漲了70%。目前光學無縫拼接屏進行了二代升級，主要是對光學玻璃的外觀進行了改進，因為1代光學玻璃是外凸的，會造成大屏幕反光嚴重，四周的縫隙扣合也不嚴謹，在有靜電的情況下會吸納灰塵。

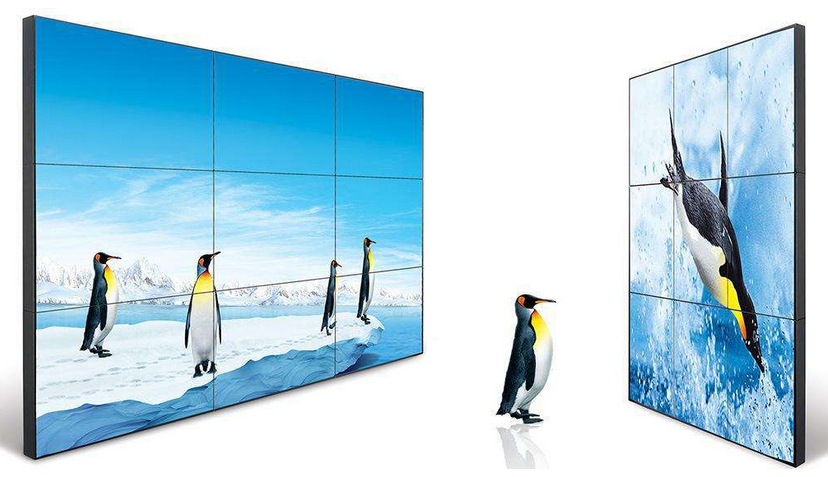

為了避免上述情況，我們維康技術團隊經過5個月的實驗，將光學玻璃做成了水平面設計。顯示效果可以見下圖：



大家可以看到這款3*3的光學無縫拼接屏，效果還算不錯，0.1mm黑邊再某些時候能夠被隱藏起到無縫顯示效果。但是在色彩、亮度、觀看角度等情形下0.1mm縫隙會顯現出來。

市場反饋給我們說能不能做一款真正意義上的無縫拼接屏呢？我們用實力說話，在2017年的6月，維康推出了另一種無縫拼接產品——電子無縫拼接屏。

電子無縫拼接屏的原理是在原有拼縫的地方覆蓋LED發光裝置（物件見下圖），外觀就像LED燈條，里面有燈珠有電路。之前我們不說了液晶拼接屏邊框上面是有電路的嗎？電子無縫LED就是模擬電路的運行，直接代替邊框。并且LED燈條上的像素點小于P1.5mm，可以顯示色彩畫面，不過像素跟液晶屏幕中的像素一致性只能做到95%，所以在點亮之后原有拼縫的位置會有點發亮發白。但是黑邊確實是100%消失了，請記住是消失不是隱藏和削弱。消失了就是可以做到0mm無縫顯示。
